Gated Messung

In der Hochfrequenztechnik entscheiden oft kleinste Abweichungen über die Leistungsfähigkeit eines Produkts. Um Störstellen zuverlässig zu identifizieren, sind die richtige Messtechnik und präzise Messverfahren unverzichtbar.

Die Grundlage für aussagekräftige Hochfrequenzmessungen an Ein- und Mehrport-Netzwerken bildet der vektorielle Netzwerkanalysator (VNA). Er ermöglicht die genaue Charakterisierung von Signalwegen, Komponenten und kompletten Hochfrequenzsystemen. Doch selbst nach einer sorgfältigen Kalibrierung an den Messports kann zwischen Messgerät und dem interessierenden Messpunkt noch eine Signalstrecke liegen, die das Messergebnis beeinflusst.

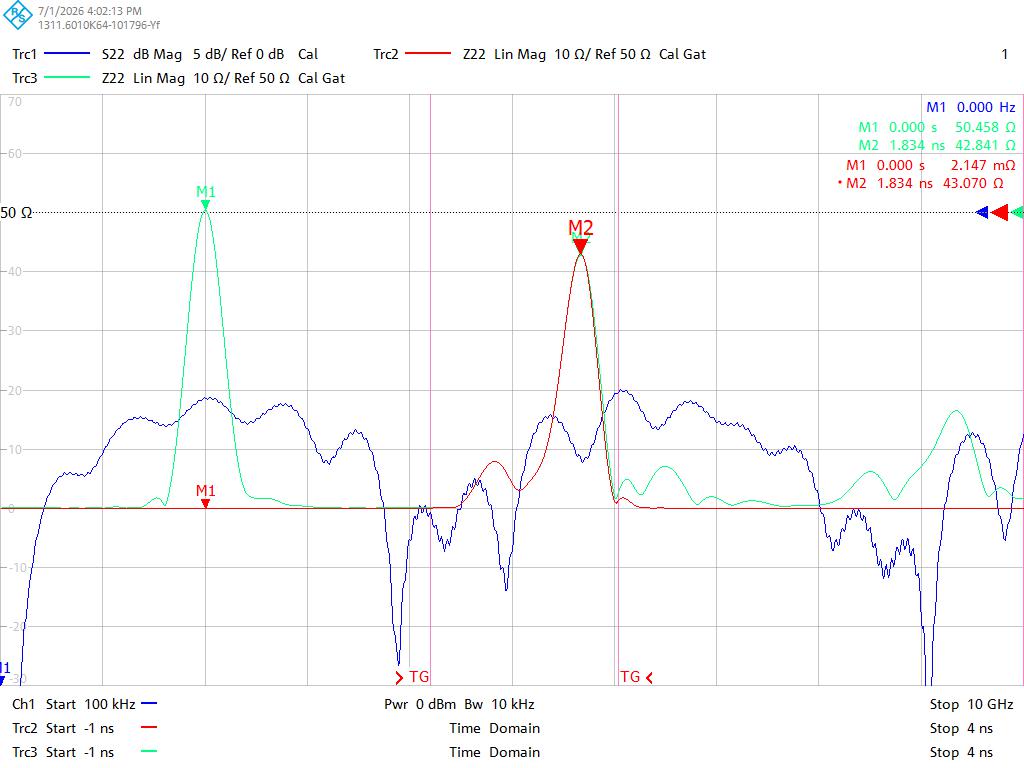

Genau hier kommt die Gated Messung zum Einsatz. Mit dieser Methode wird die Messung gezielt auf einen definierten Leitungsabschnitt fokussiert. Signalanteile vor und hinter dem relevanten Bereich werden mathematisch ausgeblendet, sodass nur die tatsächlich interessierende Struktur bewertet wird. Dadurch lassen sich Reflexionen, Fehlanpassungen oder Impedanzsprünge deutlich präziser lokalisieren und nummerisch darstellen.

Für eine hohe Distanzauflösung sind dabei grosse Messbandbreiten erforderlich. Moderne VNA-Systeme ermöglichen diese detaillierte Betrachtung und liefern wertvolle Erkenntnisse für Entwicklung, Optimierung und Fehleranalyse in Hochfrequenznetzwerken.

Wer komplexe Signalstrecken effizient analysieren und Ursachen schneller identifizieren möchte, benötigt nicht nur leistungsfähige Messtechnik, sondern auch das Know-how für deren optimale Anwendung.

Präzise Messungen schaffen Transparenz – und sind die Grundlage für zuverlässige Hochfrequenzsysteme.

Kontaktieren Sie uns bei Interesse oder Fragen gerne.
